YJX2000绝缘油介质损耗测试仪

一、简介

YJX2000型油介损测试仪是我公司根据IEC及国家有关规定,发挥自身技术优势,精心研制的高精度、数字化工业仪器。该仪器采用高频感应加热技术,加热均匀,升温速度快,时间短。采用单片机进行控制和计算,实现自动化,电容和介损测量精度高,数据稳定、重复性好。输出电压0~2000V连续可调,适合不同试品的各电压等级需要。广泛适用于变压器油、电容器油及电缆油的介损测量。

二、安全措施

1、使用本仪器前一定要认真阅读本手册。

2、操作者应具备一般电气设备或仪器的使用常识。

3、仪器应避免剧烈振动。

4、仪器必须可靠接地,防止触电危险。

5、测试结束后,按复位键,关掉电源开关,严禁带电拆装各测试电缆和更换油样。

6、对仪器的日常维护,必须在不加电情况下进行,否则高压危险。

三、性能特点

1、采用电磁感应加热技术,加热均匀,升温速度快,时间短。

2、输出电压0~2000V连续可调,适合不同试品的各电压等级需要。

3、控温准确,不受环境温度高低的影响。

4、测量精度高,数据稳定、重复性好。

5、有开机检测接地电路,不接地线或接地不好给予提示。

6、有短路保护电路,油杯短路或高压输出短路。

四、技术指标

1、测量范围:电容:1pF~200pF

介损:0~10%

2、测量精度:

                    电容:±(0.5%·C+1pF

                    介损:±(1%·D+0.00008

3、分辨率:电容:0.01pF

介损:1×10-5

4、控温范围:室温0~100

5、控温精度:±0.5

6、输出电压:0~2000V连续可调

7、工作电源: AC220V±10%  50HZ

8、使用温度: 0~40℃

9、相对湿度: 小于等于90%  无结露

10、重  量:   10kg

五、系统介绍

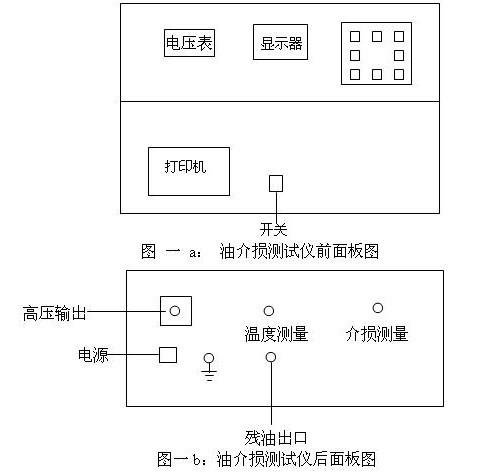

  YJX2000型油介损测试仪仪器前后面板如图一所示:



1、开  关:为整机电源开启和关闭的控制。

2、打印机:打印测量数据。

3、电压表:显示输出电压值。

4、显示器:显示测试结果,操作菜单。

5、辉度增:按此键增强字符的对比度。

6、辉度减:按此键减小字符的对比度。

7、复位键:整机初始化,仪器处在准备状态。

8、确认键:按此键,仪器自动执行相应菜单功能。

9、光标键:上、下、左、右四个方向,用来选择菜单、修改数值。

10、电 源:整机电源的输入口,接AC220V50HZ电源。

11:仪器的保护接地端。

12、残油出口:油杯泄漏的废油从此口流出。

13、高压输出:接校验设备(标准电容)的高压端。

此端口不用时必须封闭,以免高压伤人!

14、温度测量:温度传感器电缆接口。

15、介损测量:油杯电容的电流信号通过此口进入测量单元。
