ETCR2000+钳形接地电阻测试仪
一．简介
ETCR钳形接地电阻测试仪广泛应用于电力、电信、气象、油田、建筑及工业电气设备等的接地电阻测量、回路电阻测量。在测量有回路的接地系统时，不需断开接地引下线，不需辅助电极，安全快速。ETCR钳形接地电阻仪能测量出用传统方法无法测量的接地故障，能应用于传统方法无法测量的场合，ETCR2000+钳形接地电阻测试仪测量的是接地体电阻和接地引线电阻的综合值。
二．技术规格
|
功 能
|
接地电阻测试、回路电阻测试
|
|
电 源
|
6VDC（4节5号碱性干电池）
|
|
电阻量程
|
0.01-1200Ω
|
|
电阻分辨率
|
0.001Ω
|
|
电阻最高精度
|
±1%±0.01Ω
|
|
数据存储
|
99组
|
|
报警临界值设定范围
|
电阻：1-199Ω
|
|
声光报警
|
“嘟--嘟--嘟--”报警声，报警符号闪烁，按AL键开启、关闭、设置
|
|
干扰信号识别功能
|
“嘟--嘟--嘟--”提示音，NOISE符号闪烁显示
|
|
工作温湿度
|
-20℃-55℃；20％RH-90％RH
|
|
液晶显示器
|
4位LCD数字显示，长宽47mm×28.5mm
|
|
钳口尺寸
|
65mm×32mm
|
|
钳口张开尺寸
|
32mm
|
|
钳表质量
|
1160g (含电池)
|
|
钳表尺寸
|
长、宽、厚：285mm×85mm×56mm
|
|
保护等级
|
双重绝缘
|
|
结构特点
|
钳形CT
|
|
换 档
|
全自动换档
|
|
外部磁场
|
＜40A/m
|
|
外部电场
|
＜1V/m
|
|
单次测量时间
|
0.5秒
|
|
电阻测量频率
|
＞1KHz
|
|
被测电流频率
|
50/60Hz自动
|
|
电池电压低指示功能
|
当电池电压低于5.3V时，电池电压低符号显示
|
|
存储数据已满指示
|
存储数据已满99组，闪烁显示“MEM”符号
|
|
超量程指示
|
超量程指示“OLΩ”、“L0.01”或“OL A”
|
|
自动关机
|
开机约5分半钟仪表将自动关机
|
|
功 耗
|
开机启动、工作最大电流小于50mA，连续工作约30小时
|
|
RS232接口(选购件)
|
仪表存储的数据通过RS232接口和数据线方便的上传到计算机，并生成报表文件
|
|
随机附件
|
钳表：1件；测试环：1件；电池LR6：4节；仪表箱： 1件
|

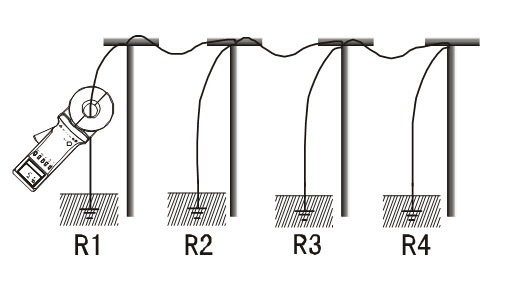

三．现场应用
