ETCR2000E+高端多功能钳形接地电阻测试仪
一.简介
ETCR钳形接地电阻仪广泛应用于电力、电信、气象、油田、建筑及工业电气设备等的接地电阻测量、回路电阻测量。在测量有回路的接地系统时,不需断开接地引下线,不需辅助电极,安全快速。ETCR钳形接地电阻仪能测量出用传统方法无法测量的接地故障,能应用于传统方法无法测量的场合,ETCR系列钳形接地电阻仪测量的是接地体电阻和接地引线电阻的综合值。
ETCR2000E+多功能钳形接地电阻测试仪还能测量接地线上的漏电流,还配置RS232接口和数据线,配合软件将仪表存储的数据上传到计算机并生成报表文件。方便数据的分析和备份。
二.技术规格
功 能
|
接地电阻测试、回路电阻测试
|
电 源
|
6VDC(4节5号碱性干电池)
|
电阻量程
|
0.01-1200Ω
|
电阻分辨率
|
0.001Ω
|
电阻最高精度
|
±1%±0.01Ω
|
电流量程
|
0.00mA-40.0A
|
电流分辨率
|
0.05mA
|
电流最高精度
|
±2.5%±1mA
|
数据存储
|
99组
|
报警临界值设定范围
|
电阻:1-199Ω;电流:1-499mA
|
声光报警
|
“嘟--嘟--嘟--”报警声,报警符号闪烁,按AL键开启、关闭、设置
|
干扰信号识别功能
|
“嘟--嘟--嘟--”提示音,NOISE符号闪烁显示
|
工作温湿度
|
-20℃-55℃;20%RH-90%RH
|
液晶显示器
|
4位LCD数字显示,长宽47mm×28.5mm
|
钳口尺寸
|
65mm×32mm
|
钳口张开尺寸
|
32mm
|
钳表质量
|
1160g (含电池)
|
钳表尺寸
|
长、宽、厚:285mm×85mm×56mm
|
保护等级
|
双重绝缘
|
结构特点
|
钳形CT
|
换 档
|
全自动换档
|
外部磁场
|
<40A/m
|
外部电场
|
<1V/m
|
单次测量时间
|
0.5秒
|
电阻测量频率
|
>1KHz
|
被测电流频率
|
50/60Hz自动
|
电池电压低指示功能
|
当电池电压低于5.3V时,电池电压低符号显示
|
存储数据已满指示
|
存储数据已满99组,闪烁显示“MEM”符号
|
超量程指示
|
超量程指示“OLΩ”、“L0.01”或“OL A”
|
自动关机
|
开机约5分半钟仪表将自动关机
|
功 耗
|
开机启动、工作最大电流小于50mA,连续工作约30小时
|
RS232接口
|
仪表存储的数据通过RS232接口和数据线方便的上传到计算机,并生成报表文件
|
随机附件
|
钳表:1件;RS232专用数据线:1件;测试环:1件;电池LR6:4节;仪表箱: 1件
|

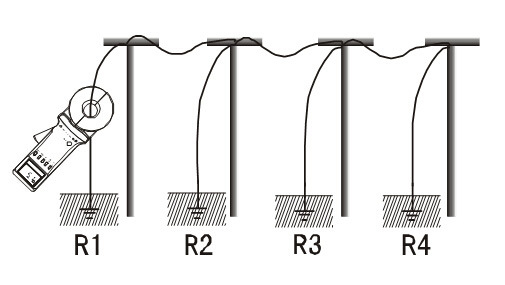

三.现场应用
![](/uploads/allimg/171103/1640344948-0.jpg)
