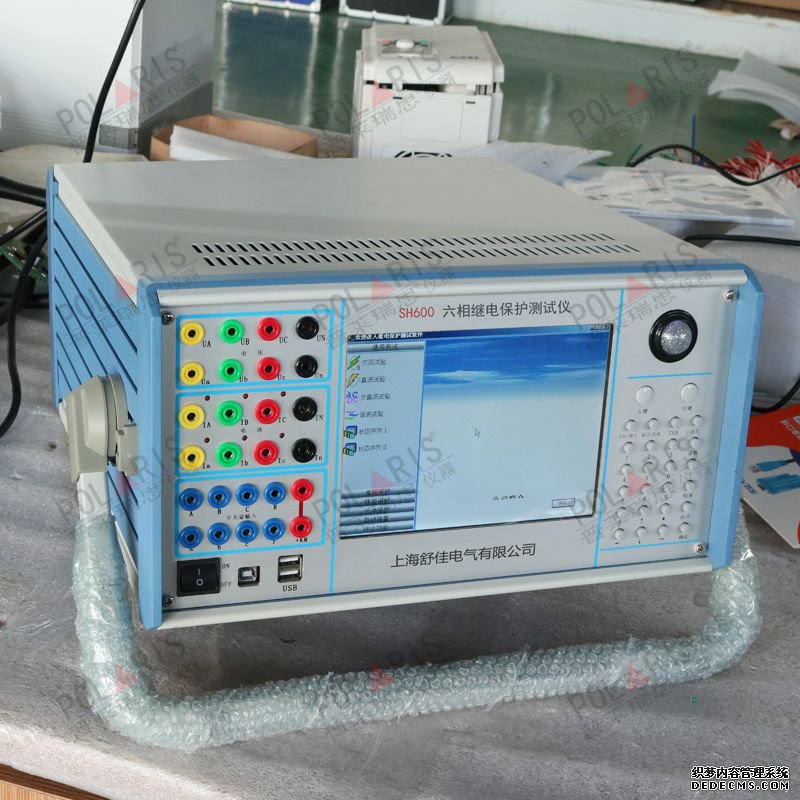

 SH600 六相继电保护测试装置


 SH2000A微机三相继电保护测试仪技术参数

 六相继电保护测试仪说明视频      六相继电保护测试仪说明书

第一节   主要特点

1. 电压电流输出灵活组合  输出达6相电压6相电流,可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型,以及12相型输出模式,既可兼容传统的各种试验方式,也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。
2.操作方式  SHAT-700G六相继电保护测试装置直接外接笔记本电脑或台式机进行操作,方便快捷,性能稳定。
3.新型高保真线性功放  输出端一直坚持采用高保真、高可靠性模块式线性功放,而非开关型功放,性能卓越。不会对试验现场产生高、中频干扰,而且保证了从大电流到微小电流全程都波形平滑精度优良。
4. 高性能主机  输出部分采用DSP控制,运算速度快,实时数字信号处理能力强,传输频带宽,控制高分辨率D/A转换。输出波形精度高,失真小线性好。采用了大量先进技术和精密元器件材料,并进行了专业化的结构设计,因而SHAT-700G六相继电保护测试装置体积小、重量轻、功能全、携带方便,开机即可工作,流动试验非常方便。
5. 软件功能强大  可完成各种自动化程度高的大型复杂校验工作,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,显示矢量图,联机打印报告等。6相电流可方便进行三相差动保护测试。
6.具有独立专用直流电源输出  设有一路110V 及 220V专用可调直流电源输出。
7.接口完整  SHAT-700G六相继电保护测试装置带有USB通讯口,可与计算机及其它外部设备通信。
8. 完善的自我保护功能  散热结构设计合理,硬件保护措施可靠完善,具有电源软启动功能,软件对故障进行自诊断以及输出闭锁等功能。

第二节   额定参数

A.参数
电流通道数 标准6
电压通道数 标准6
交流电流输出范围 30A /相或180A(六并)
直流电流输出范围 10ADC /相
交流电压输出范围 120VAC / 相
直流电压输出范围 160VDC / 相

B.额定参数
一、交流电流输出
6相电流输出时每相输出(有效值)    0~30A    输出精度   0.2级
3相电流输出时每相输出(有效值)    0~60A
6相并联电流输出(有效值)         0~180A
相电流长时间允许工作值(有效值)   10A
相电流最大输出功率   300VA
6相并联电流最大输出时最大输出功率   1000VA
6相并联电流最大输出时允许工作时间   10s
频率范围(基波)   20~1000Hz
谐波次数   1~20 次
二、 直流电流输出
电流输出   0±10A / 每相   输出精度   0.5级
最大输出负载电压   20V
三、 交流电压输出
相电压输出(有效值)   0120V    输出精度   0.2级
线电压输出(有效值)   0~240V
相电压 / 线电压输出功   80VA / 100VA
频率范围(基波)   20~1000Hz
谐波次数   120
四、 直流电压输出
相电压输出幅值   0±160V    输出精度   0.5级
线电压输出幅值   0±320V
相电压/ 线电压输出功率   70VA / 140VA
五、 开关量
8路开关量输入
空接点     120mA24V
电位接点接入    0”:0 ~ +6V; “1”:+11 V ~ +250 V
4对开关量输出    DC220 V0.2 AAC220 V0.5 A
六、 时间测量范围
0.1ms  9999s ,    测量精度 <0.1mS
