002电缆热补机

ZBQ系列全自动矿缆硫化热补机

ZBQ系列全自动矿缆硫化热补机说明书


一、概述:返回目录
该产品是用于煤矿、铁矿、油田以及各大工厂橡胶电缆线修理、接补。可补接1.5mm2~185mm2的各种橡胶电缆线。使用前首先接通电源,供热补器升温,再把所需要热补的温度在控温仪上调到规定的温度指示表上(120℃~180℃),把需补接电缆线放在规定的模具上热压成型,当恒温到规定的温度,控温系统就会自动断电,待温度下降到(100℃~80℃)时仪器自动打开压模具,就可取出电缆线。
二、矿缆硫化热补机结构: 返回目录
热补机主要有支架、电气自动控制系统、液压系统、仪表控制板组成。
1.自动液压系统,完成模具升降加压,保证加粘补过程所需的压力;
2.支架是热补机的主体构件,仪器底部配有脚轮、形成完整的机台。
3.电气加热系统分别组装,统一控制,设有温度上限,温度下限、时间控制装置。

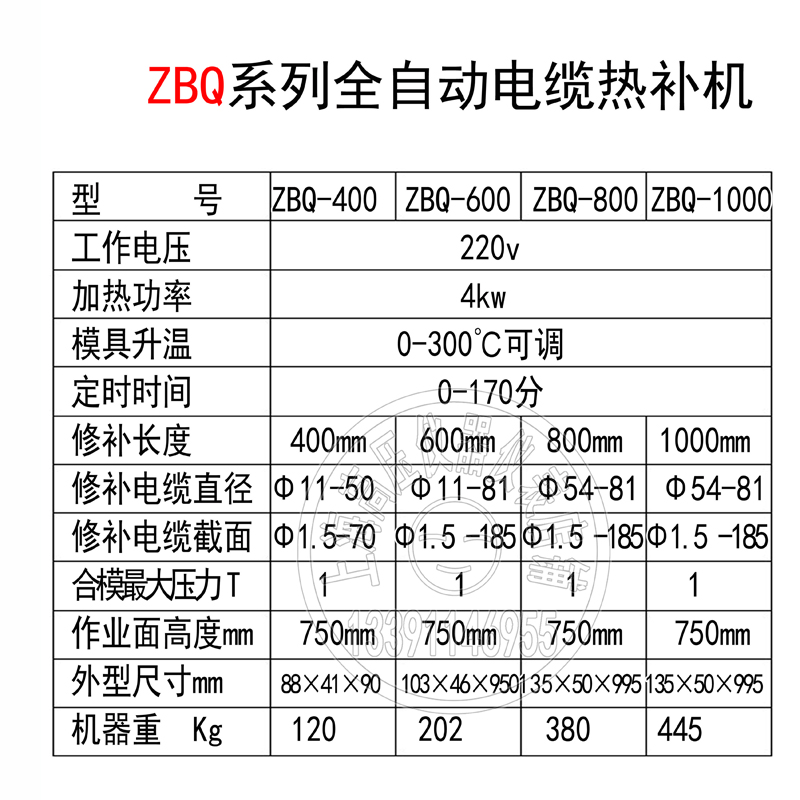

三、品种规格
名  称 型  号 外型尺寸 模具直径和
截面积
重量 说 明
全自动
电缆热补器
ZBQ-1200 1550×650× 1300 Φ11-Φ81
1.5m/m2-185m/m2
780kg 实用综采
全自动
电缆热补机
ZBQ-600 1100×700×1150 Φ54-81
75m/m2-185m/m2
370kg 实用综采
液压恒温
自控热补器
JXB400 900×480×900 Φ11-Φ50
1.5m/m2-70m/m2
260kg 实用综采
自动液压控温热补机 J901-600 1030×460×950 Φ11-Φ81
1.5m/m2-185m/m2
202Kg 实用综采
电缆热补器 PSRBQ-400 880×410×900 Φ11-Φ50
1.5m/m2-95m/m2
120kg 实用普采
电缆热补器 JXB600型 600×420×520 Φ50-Φ81
75m/m2-185m/m2
100kg 实用综采
电缆热补器 JXB400型 400×360×420 Φ11-Φ50
1.5m/m2-70m/m2
65kg 实用普采
电缆热补器 JXB250型 250×230×300 Φ10-Φ26
1.5m/m2-10m/m2
40kg 实用普采
三叉电缆
热补器
HNJXB-Ⅲ 1020×480×950 Φ10-Φ30
1.5m/m2-16m/m2
190kg 实用普采
芯线电缆
热补器
JXB-125 56×52×75 Φ3-Φ22 35kg 实用普采
四、主要技术指标  返回目录
1.工作电源:380V、220V
2.加热功率:7.5kw
3.模具升温:0-300℃可调
4.修补电缆直径 Φ11-81mm
 修补电缆截面积:4mm2-185mm2
5.升温时间:20分
6.合模最大压力:5T
7.修补长度:1200mm
8.外型尺寸:1550×650×1300mm
9.重    量:约780Kg
五、温度控制仪主要技术指标  返回目录
1、控温范围:20℃-300℃
2、控温精度:±1℃
3、测温精度:±10℃
4、温度选择盘精度:±10℃
5、仪器工作环境温度、温度:-10℃~+50℃相对温度不超过85%
6、控温继电器输出接柱:最大电压450V最大电流10A
7、仪器电源:AC 220V/50Hz电压波动小于15%
8、仪器消耗功率:小于6瓦
 9、当温度到达设定的温度时,自动断电停止加热,此时红灯亮。
10、当温度下降到100~80℃以下时,仪器自动打开压模具,就可取出电缆线。
五、操作步骤   返回目录
(一)、操作准备
1、按要修补的矿缆直径粗细选个好模具,装好模具;
2、接通电源:380V三相四线A、B、C、N,6平方电缆线,查看电压表是否380V;
3、接通电源时,报警铃会自动响5秒,校准电铃是否正常。
4、查看温度设定:检查温度仪上限设定,正常为150℃左右,下限为75℃左右,放到测量位置。
5、打开加温开关,时间记时器设定40分钟(040M)
6、打开开关时报警10秒启动,按启动上、启动下按钮是否正常,如有异常,请调380V接线相位(A、C)即可。
(二)、操作开始
1、打开加温开关,当温度为120℃左右时可放置修补电缆动上,自动压紧。
2、当温度到上限温度时(红灯亮),时间记时器可设定自动降温时间(风机启动)。
3、当到温度下限温度时会自动开模、报警(也可启动下开模),取出电缆即可。
六、配置清单  返回目录
1矿缆热补机      一台
2.产品说明书      一份
3.合格证          一张
4.保修卡          一份
