004大电流发生器

SDDF-3000A单相交流大电流发生器

SDDF-3000A大电流发生器使用说明



一、  概述

SDDF-3000A大电流发生器是根据中海集团上海企成机电科技有限公司实际工作要求制作一款-AC 2000A短时间电流负载试验的大电流发生器。

  本产品为分体式结构,控制部分采用数显表显示输入电压、输出电流,按钮控制操作,电动无极调升电流。升流主机部分采用通风式变压器绕制法和风扇强制通风等生产工艺,从而达到持续大电流且长时间供电而设备保持在一定的安全温度内,电流显示准确、工作可靠、操作简便、安全等特点。作为单相持续长时间交流大电流电源使用。是工矿企业进行升流或温升试验较理想的设备。

二、   主要技术参数

1、输出电流范围0-3000A;

2、工作时间:AC 3000A电流负载试验3分钟

4、输入电压单相220V,50Hz,额定输入电流<45A。

5、输出电压:0-5V;

6、整机采用风机强降温,长时间额定电流工作铁芯和线圈温度不超过80℃,

7、电流输出整定采用接触式调压器,输出电流波形失真率不大于5%;操作方便;

三、使用环境

1、使用环境温度:—10℃~60℃   海拔1000M以下
2、产品周围应无严重影响变压器绝缘的气体蒸气,化学性沉积灰尘、污垢及其它爆炸性介

质的场所。

四、工作原理

本系列产品按入工作电源后,通过调整调压器输出电压以获得试验所需的大电流。其工作原理图如下:

七、注意事项

1、试验过程中,一旦发现不正常现象,应立即切断电源 ,查明原因后再进行试验。
2、试验完毕,必须将调压器回零,按停止按钮切断工作,切断电源 ,方可拆除试验接线,

   以保证安全。

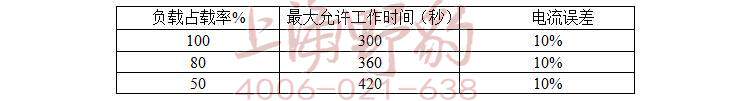

3、本设备是为短时间或长时间的工作而设计的,其工作时间长短根据所需电流占额定电流(容量)的百分比来确定,特别不允许超过额定电流200%长时间运行,以防过热,其时

间如下:

4、新安装和长时间不用的变压器,运行前用1500兆欧表测量线圈之间和线圈对地的绝缘

电阻,其电阻值不低于0.5兆欧时,方可使用。

5、使用中升流变压器和操作台必须可靠接地,以保证安全。
6、使用时应缓慢均匀升流,搬运时应避免过大的震动。
7、调压器与电刷接触表面应保持清洁,视情况用90%酒精蘸棉纱擦拭干净。

8、本设备应置于清洁、通风、干燥和室内保存。

八、设备成套性

115KVA调压器   1

215KVA升流器   1

315KVA控制台   1

4、调压器至升流器和控制台的必备电缆
